Lakovací linky

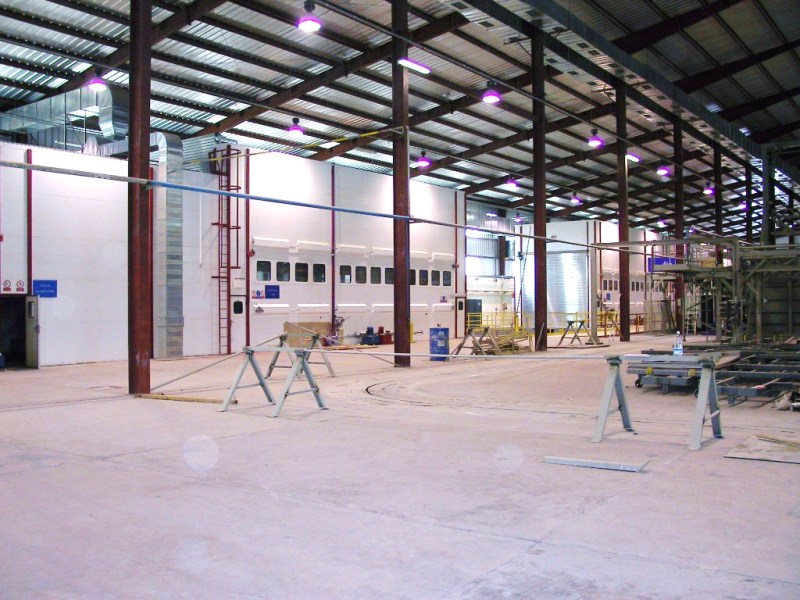

Kabiny jsou vybaveny suchým odlučováním, elektrickým ohřevem vzduchu, pojízdnými zvedacími plošinami pro stříkače a nůžkovými zvedacím plošinami pro zvedání karoserií autobusů. Součástí dodávky byla i stavební elektroinstalace, páteřní rozvody medií a klimatizace haly.

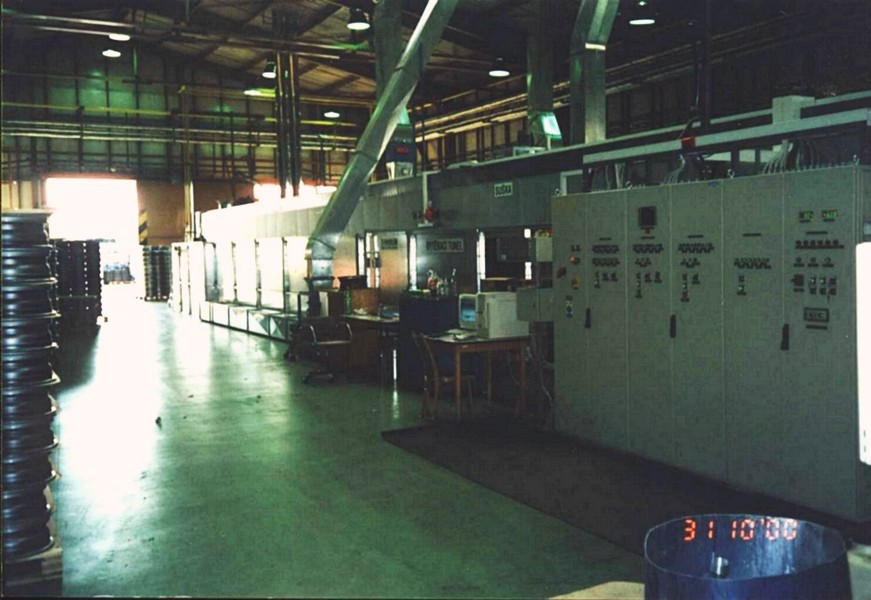

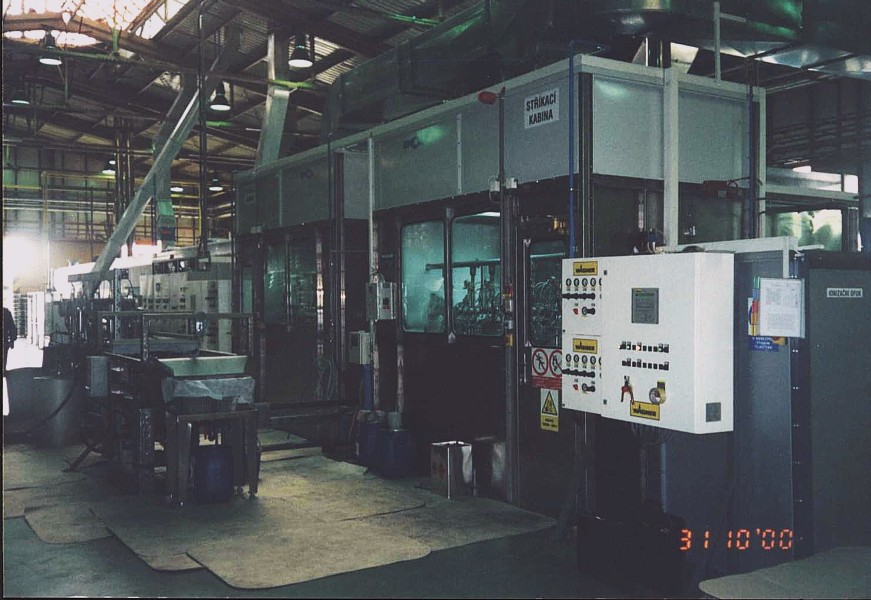

Kompletní linka na povrchovou úpravu disků kol obsluhovaná zvýšeným podlahovým dopravníkem sestavená z kabiny ionizačního ofuku, dvojice stříkacích kabin s vodním odlučováním pro automatický nástřik výrobků, vytěkacího tunelu, sušky, vypalovací pece a chladícího tunelu.

Přívodní plynová vzduchotechnická jednotka se zpětným získáváním tepla. Flotační jednotka pro čištění vody ve vodních nádržích stříkacích kabin.

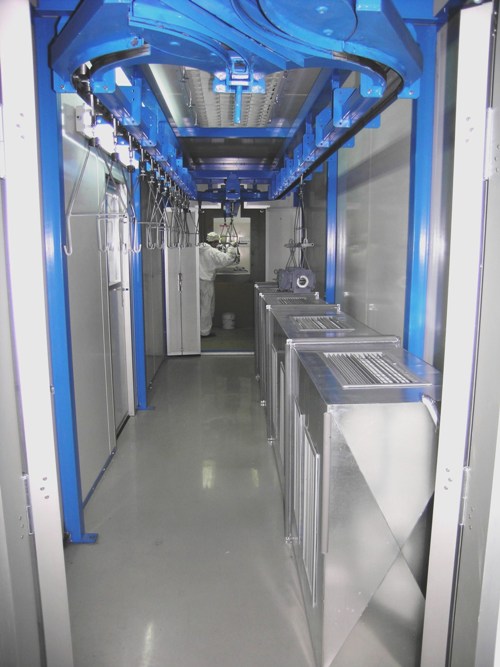

Kompletní linka obsluhovaná podvěsným dopravníkem obsahující průjezdní postřikový odmašťovací stroj, sušku po odmaštění, 3 stříkací boxy se suchým odlučováním
š = 1600 mm, 3 vytěkací tunely a sušící pec.

Kompletní přívodní vzduchotechnika s termoventilační jednotkou na zemní plyn a rotačním rekuperátorem tepla. Kompletní odsávací vzduchotechnika včetně katalytické spalovny.

Pracoviště předehřevu, automatický voskovací box, plynová suška pro teplotu 80°C, chladící tunel, plynová přívodní jednotka, řetězový dopravník, vzduchotechnika, elektroinstalace.

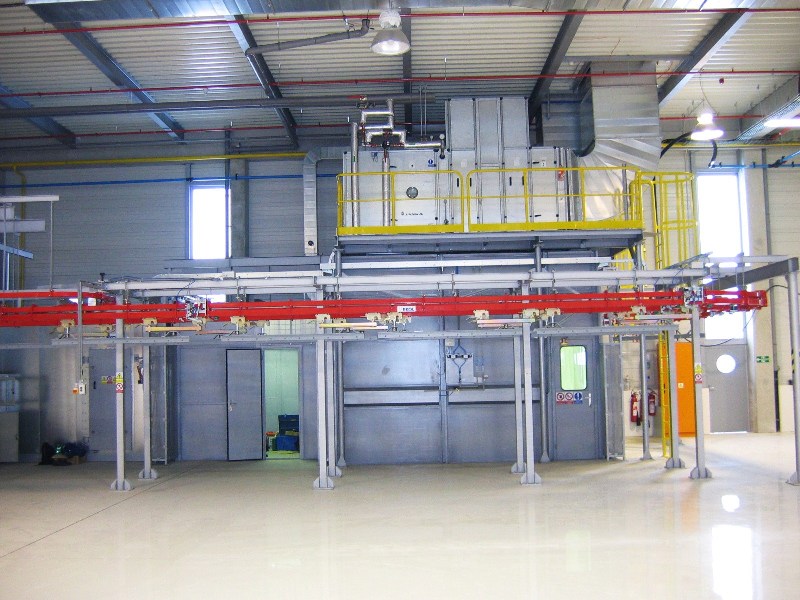

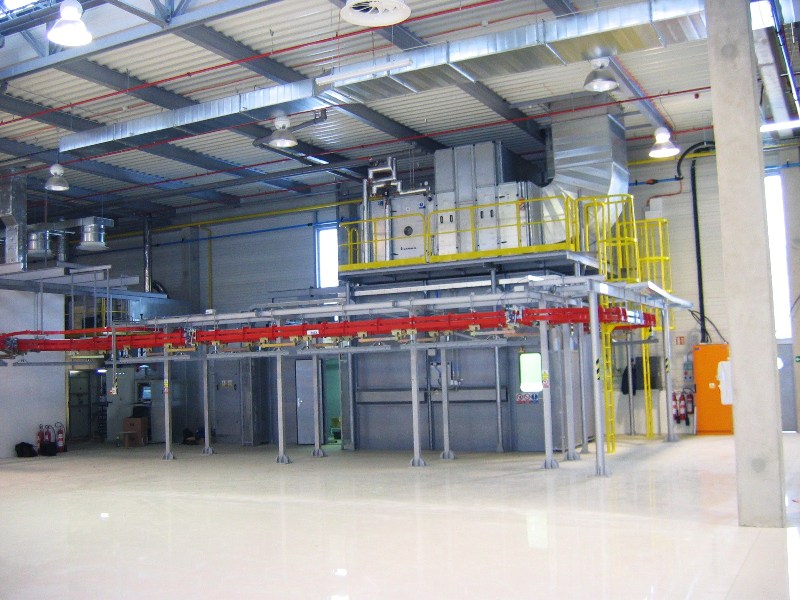

Plechová stříkací kabina o rozměrech l x š x v = 4,6 x 3,5 x 3 m a vytěkací tunel o roměrech l x š x v = 3 x 2,6 x 3 m v linkovém uspořádání. Kabina a vytěkací tunel osazeny posuvnými vraty se servopohonem. Manipulace s výrobky dvoudráhovým podvěsným dopravníkem.

Vzduchotechnická strojovna umístěna na OK nad stříkací kabinou. Ohřev vzduchu horkovodní se zpětným získáváním tepla. Vzduchotechnické potrubí, elektroinstalace.

Stříkací kabina pro základní nátěr ze sendvičových panelů se suchým odlučováním o rozměrech (l x š x v)= 6 x 4 x 3,5 m, kabina dosoušení základního nátěru o rozměrech (l x š x v)= 8 x 4 x 3,5 m.

Stříkací kabina pro vrchní nátěr ze sendvičových panelů se suchým odlučováním o rozměrech (l x š x v)= 6 x 4 x 3,5 m, kabina vytěkání o rozměrech
(l x š x v)= 8 x 4 x 3,5 m, sušící kabina vrchního nátěru (70°C, topená horkou vodou) o rozměrech (l x š x v) = 12 x 4 x 3,5 m, ruční podvěsný dopravník s nosností
800 kg, přívodní horkovodní vzduchotechnické jednotky s rekuperací a vlhčením přívodního vzduchu, vzduchotechnické potrubí, elektroinstalac.

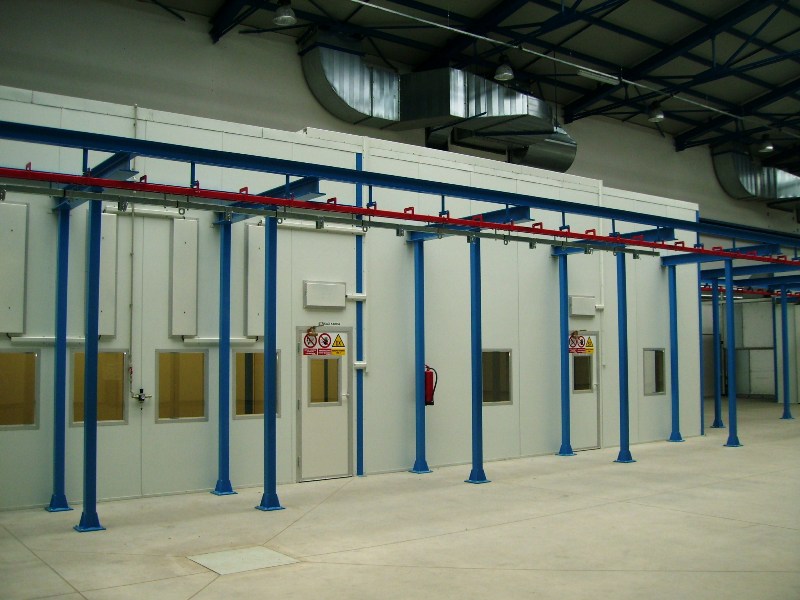

Podlahový stříkací box se suchým odlučováním SBPE 02 s průchodem pro dopravník, plechový izolovaný prostor o rozměrech (l x š x v) = 6,5 x 2 x 2,5 m s dvojím vzduchotechnickým režimem vytěkání – sušení 60°C (sušení vytápěno plynovou termoventilační jednotkou), ruční podvěsný dopravník s 50 vozíky, přívodní plynová termoventilační jednotka.

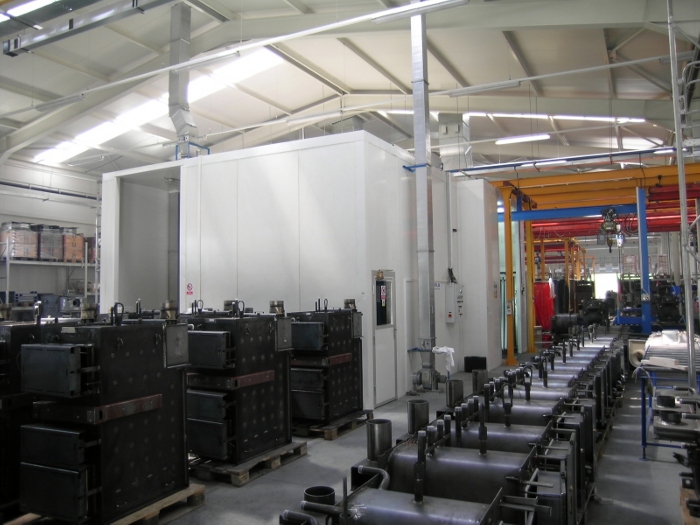

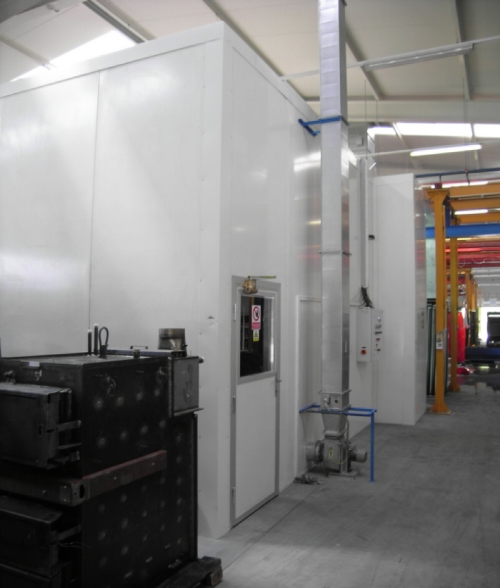

Linka povrchových úprav těles kotlů se skládá ze stříkací kabiny se suchým odlučovacím systémem o rozměrech (lxšxv)= 4 x 4,3 x 4 m, plechové izolované sušky na zemní plyn o rozměrech (lxšxv)=8,9 x 2,9 x 4 m, podvěsného dopravníku s elektrickým kladkostrojem, poháněné válečkové dráhy, plechové izolované přípravny barev o rozměrech (dxšxv)=4,5 x 3,5 x 4 m, přívodní termoventilační jednotky, kompletní vzduchotechniky a elektroinstalace.
